Индукционный нагреватель раскатка. Индукционный нагреватель металла. Принципиальная схема индукционного нагревателя

Вот проект индукционного нагревателя металлов простейшей конструкции, он собран по схеме мультивибратора и часто выступает как первый нагреватель, который делают радиолюбители.

Принцип действия ТВЧ установки

Катушка создает высокочастотное магнитное поле, и в металлическом предмете в середине катушки возникают вихревые токи, которые будут его разогревать. Даже маленькие катушки раскачивают ток около 100 A, поэтому параллельно с катушкой, подключена резонансная емкость, которая компенсирует ее индукционный характер. Схема катушка-конденсатор должна работать на их резонансной частоте.

ТВЧ катушка самодельная

Схема принципиальная электрическая

Схема индукционного нагревателя от 12В

Вот оригинальная схема генератора индукционного нагревателя, а ниже неё чуть изменённый вариант, по которому и была собрана конструкция мини ТВЧ установки. Ничего дефицитного тут нет — купить придётся только полевые транзисторы, использовать можно BUZ11, IRFP240, IRFP250 или IRFP460. Конденсаторы специальные высоковольтные, а питание будет от автомобильного аккумулятора 70 А/ч — он будет очень хорошо держать ток.

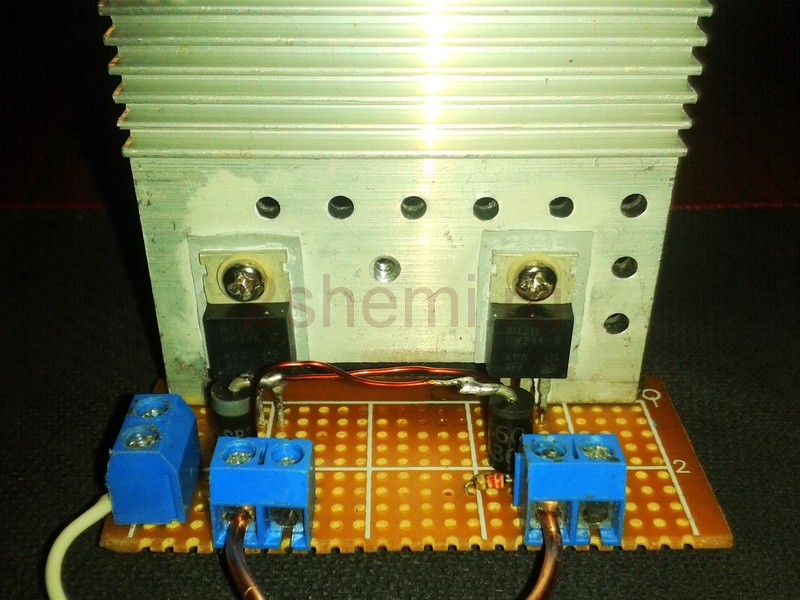

Проект на удивление оказался успешным — всё заработало, хоть и собрано было «на коленке» за час. Особенно порадовало что не требует сеть 220 В — авто аккумуляторы позволяют питать её хоть в полевых условиях (кстати, может из неё походную микроволновку сделать?). Можно поэкспериментировать в направлении чтобы снизить напряжение питания до 4-8 В как от литиевых АКБ (для миниатюризации) с сохранением хорошей эффективности нагрева. Массивные металлические предметы конечно плавить не получится, но для мелких работ пойдёт.

Ток потребления от источника питания 11 А, но после прогрева падает до примерно 7 A, потому что сопротивление металла при нагреве заметно увеличивается. И не забудьте сюда использовать толстые провода, способные выдержать более 10 А тока, иначе провода при работе станут горячие.

Нагрев отвертки до синего цвета ТВЧ
Нагрев ножа ТВЧ

Второй вариант схемы — с питанием от сети

Чтоб удобнее настраивать резонанс можно собрать более совершенную схему с драйвером IR2153. Рабочая частота настраивается регулятором 100к в резонанс. Частотами можно управлять в диапазоне примерно 20 — 200 кГц. Схема управления нуждается в вспомогательном напряжении 12-15 В от сетевого адаптера, а силовая часть через диодный мост может быть подключена напрямую к сети 220 В. Дроссель имеет около 20 витков 1,5 мм на ферритовом сердечнике 8×10 мм.

Схема индукционного нагревателя от сети 220В

Рабочая катушка ТВЧ должна быть из толстой проволоки или лучше медной трубки, и имеет около 10-30 витков на оправке 3-10 см. Конденсаторы 6 х 330n 250V. И то, и другое через некоторое время сильно нагревается. Резонансная частота около 30 кГц. Эта самодельная установка индукционного нагрева собрана в пластиковом корпусе и работает уже более года.

Схема индукционного нагревателя на 500 Ватт, который можно сделать своими руками! В интернете множество подобных схем, но интерес к ним пропадает, так как в основном они или не работают или работают но не так как хотелось бы. Данная схема индукционного нагревателя полностью рабочая, проверенная, а главное, не сложная, думаю вы оцените!

Компоненты и катушка:

Рабочая катушка содержит 5 витков, для намотки была использована медная трубка диаметром около 1 см, но можно и меньше. Такой диаметр был выбран не случайно, через трубку подаётся вода для охлаждения катушки и транзисторов.

Транзисторы ставил IRFP150 так как IRFP250 под рукой не оказалось. Конденсаторы плёночные 0,27 мкФ 160 вольт, но можно поставить 0,33 мкФ и выше, если первые найти не получится. Обратите внимание, что схему можно питать напряжением до 60 вольт, но в этом случае, рекомендуется ставить конденсаторы на напряжение 250 вольт. Если схема будет питаться напряжением до 30 вольт, то на 150 вполне хватит!

Стабилитроны можно ставить любые на 12-15 вольт от 1 Ватт, например 1N5349 и им подобные. Диоды можно использовать UF4007 и ему подобные. Резисторы 470 Ом от 2-х Ватт.

Немного фотографий:

За место радиаторов, были использованы медные пластины, которые припаиваются прямо к трубке, так как в данной конструкции используется водное охлаждение. На мой взгляд это самое эффективное охлаждение, потому что транзисторы греются хорошо и ни какие вентиляторы и супер радиаторы не спасут их от перегрева!

Охлаждающие пластины на плате расположены таким образом, что бы трубка катушки проходила через них. Пластины и трубку нужно припаять между собой, для этого я использовал газовую горелку и большой паяльник для пайки автомобильных радиаторов.

Конденсаторы расположены на двух стороннем текстолите, плата припаивается так же к трубке катушки на прямую, для лучшего охлаждения.

Дроссели намотаны на ферритовых кольцах, лично я достал их из компьютерного блока питания, провод использовался медных в изоляции.

Индукционный нагреватель получился достаточно мощным, латунь и алюминий плавит очень легко, железные детали тоже плавит, но немного медленнее. Так как я использовал транзисторы IRFP150 то по параметрам, схему можно питать напряжением до 30 вольт, поэтому мощность ограничивается только этим фактором. Так что всё таки советую использовать IRFP250.

На этом всё! Ниже оставлю видео работы индукционного нагревателя и список деталей, которые можно купить на AliExpress по очень низкой цене!

Купить детали на Алиэкспресс:

Купить Транзисторы IRFP250 Купить Диоды UF4007 Купить Конденсаторы 0,33uf-275v

Многих привлекает электрическое отопление тем, что оно работает автономно и не надо за ним постоянно присматривать. Негативной стороной таких отопительных котлов является стоимость и технические требования.

В некоторых местах их просто нельзя применить. Но многих владельцев это не пугает, и они считают, что именно простота эксплуатации перекрывает все недостатки.

Особенно тогда, когда на рынках сбыта появились новые типы , имеющих индуктивные катушки, а не ТЕНы. Они с мгновенной скоростью разогревают и экономно отапливают здание, по мнению владельцев агрегатов. Новый тип котлов называют индукционным.

Новый вид нагревателей удобен в эксплуатации. Считаются безопасными, в сравнении с газовыми нагревателями, нет сажи и копоти, что не скажешь о приборах с твёрдым топливом. И самое главное преимущество – нет нужды заготавливать твёрдое топливо (уголь, дрова, ).

И как только появились индукционные нагреватели, сразу нашлись умельцы, которые в целях экономии, пытаются создать такую установку своими руками.

В этой статье мы поможем вам сконструировать нагревательный прибор самостоятельно.

Устройство, где происходит нагревание металла и продуктов ему подобных без контакта, называют индукционным нагревателем. Работой управляет переменное индукционное поле, воздействующее на металл, и токи внутри образуют тепло.

Токи высокой частоты воздействуют на продукцию помимо изоляции, из-за чего конструкция является необыкновенной перед другими видами нагрева.

В сегодняшних индукционных нагревателях присутствуют полупроводниковые редукторы частоты. Такой тип нагревания широко используется в термообработке поверхностей из стали и различных соединений, сплавов.

Компактность оборудования используются в новаторских технологиях, при этом, присутствует огромный экономический эффект. Разнообразные модели помогают внедряться гибким и автоматизированным сочетаниям, включающие в себя транзисторные редукторы частот всестороннего типа и соединительные блоки, когда предпочитается индукционная система.

Описание

Устройство нагревателя

В состав типового нагревательного элемента входят следующие узлы:

1. Нагревательный элемент в виде прутка или металлической трубки.
2. Индуктор – это медная проволока, обрамляющая витками катушку. В процессе работы он исполняет роль генератора.
3. Генератор переменного тока. Отдельная конструкция, где происходит преобразование стандартного тока в величину с высокой частотой.

На практике, индукционные установки используются недавно. Теоретические изучения намного опережают. Такое можно объяснить одной преградой – получение высокой частоты магнитных полей. Дело в том, что использовать установки с низкой частотой считается неэффективным. Как только появились с высокой частотой, проблема разрешилась.

Генераторы ТВЧ прошли свой эволюционный период; от ламповых, до современных моделей, выполняющихся на базе IGBT. Теперь они более эффективные, имеют малый вес и размеры. Частотное ограничение их 100 кГц за счёт динамических потерь транзисторов.

Принцип работы и область применения

Генератором повышается частота тока и передаёт свою энергию катушке. Индуктором ведётся преобразование высокочастотного тока в переменное электромагнитное поле. С высокой частотой меняются электромагнитные волны.

Нагревание происходит за счёт разогрева вихревых токов, которые провоцируются переменными вихревыми векторами электромагнитного поля. Почти без потерь передаётся энергия с высоким КПД и энергии достаточно на разогрев теплоносителя и даже больше.

Аккумуляторная энергия передаётся на теплоноситель, который находится внутри трубы. Теплоноситель, в свою очередь, является охладителем нагревательного элемента. За счёт чего, увеличивается срок эксплуатации.

Промышленность является наиболее активным потребителем индукционных нагревателей, так как многие проектирования предусматривают вести с высокой термообработкой. С их использованием повышается прочность продукции.

В высокочастотных кузницах устанавливаются приборы с высокой мощностью.

Кузнечно-прессовые компании, используя такие агрегаты, повышают производительность труда и уменьшают износ штампов, сокращают расход металла. Установки со сквозным нагревом могут охватывать сразу некоторое количество заготовок.

При поверхностном упрочнении деталей, применение такого нагрева позволяет увеличить в несколько раз износостойкость и получить значительный экономический эффект.

Общепринятой областью применения устройств, являются пайка, плавка, нагрев перед деформацией, закалка ТВЧ. Но есть ещё зоны, где получают монокристаллические полупроводниковые материалы, наращивают эпитаксиальные плёнки, вспенивают материалы в эл. поле, ТВЧ сварка оболочек и труб.

Преимущества и недостатки

Плюсы:

1. Высокое качество нагрева.
2. Высокая точность управления и гибкость.
3. Надёжность. Может работать автономно, имея автоматику.
4. Греет любую жидкость.
5. КПД прибора 90%.
6. Длительный срок службы (до 30 лет).
7. Простота монтирования.
8. Нагревательный прибор не собирает накипь.
9. За счёт автоматики, экономия электроэнергии.

Минусы:

1. Высокая стоимость моделей с автоматикой.
2. Зависимость от электроснабжения.
3. Некоторые модели шумят.

Как сделать своими руками?

Электрическая схема индукционного нагревателя

Допустим, вы решили сделать лично индукционный нагреватель, для этого подготавливаем трубу, в неё насыпаем небольшие куски стальной проволоки (9 см в длину).

Труба может быть пластиковой или металлической, главное, с толстенными стенками. Затем, она закрывается специальными переходниками со всех сторон.

Далее, на неё накручиваем медную проволоку до 100 витков и располагаем по центральной части трубки. В результате получится индуктор. К этой обмотке подсоединяем выходную часть инвертора. В качестве помощника прибегаем к .

В качестве нагревателя выступает труба.

Подготавливаем генератор и всю конструкцию собираем.

Необходимые материалы и инструменты:

• проволока из нержавеющей стали или катанка (диаметр 7 мм);
• вода;
• провод из эмалированной меди;
• сетка из металла, имеющая маленькие отверстия;
• переходники;
• толстостенная труба из пластика;

Пошаговое руководство:

1. Режим проволоку на кусочки , длиною 50 мм.
2. Подготавливаем оболочку для нагревателя. Используем толстостенную трубу (диаметр 50 мм).
3. Дно и верх корпуса закрываем сеткой.
4. Готовим индукционную катушку. Медным проводом делаем намотку на корпус 90 витков и располагаем их в центре оболочки.
5. Из трубопровода вырезаем часть трубы и устанавливаем индукционный котёл.
6. Катушку соединяем с инвертором и заполняем котёл водой.
7. Заземляем полученную конструкцию.
8. Проверяем систему в работе. Без воды использовать нельзя, так как может расплавиться пластиковая труба.

Из сварочного инвертора

Самым простым бюджетным вариантом является изготовление индукционного нагревателя, используя сварочный инвертор:

1. Для этого берём полимерную трубу , стенки её должны быть толстыми. С торцов монтируем 2 вентиля и подсоединяем разводку.
2. Засыпаем в трубу кусочки (диаметр 5 мм) металлической проволоки и монтируем верхний вентиль.
3. Далее, делаем 90 витков вокруг трубы медной проволокой , получаем индуктор. Нагревательным элементом является труба, генератором используем сварочный аппарат.
4. Прибор должен стоять в режиме переменного тока с высокой частотой.
5. Подсоединяем медную проволоку к полюсам сварочного аппарата и проверяем работу.

Работая индуктором, будет излучаться магнитное поле, при этом, вихревые токи будут раскалять рубленую проволоку, что приведёт к закипанию воды в полимерной трубе

.

1. Открытые участки конструкции, в целях безопасности, следует изолировать.
2. Применение индукционного нагревателя рекомендовано только в закрытых системах отопления, где обустроен насос для циркуляции теплоносителя.
3. Конструкцию с индукционным нагревателем размещают на 800 мм от потолка, 300 – от мебели и стен.
4. Установка манометра обезопасит вашу конструкцию.
5. Нагревательное устройство желательно оснастить автоматической системой управления.
6. Нагревательный прибор к электросети следует подсоединять специальными переходниками.

Прежде чем мы поговорим о том, как собрать самодельный индукционный нагреватель, нужно узнать, что это и по какому принципу работает.

История индукционных нагревателей

В период с 1822 по 1831 год известнейший английский ученый Фарадей провел серию экспериментов, целью которых было добиться преобразования магнетизма в электрическую энергию. Он проводил много времени в своей лаборатории. Пока в один прекрасный день, в 1831 году, Майкл Фарадей все-таки не добился своего. У ученого наконец вышло получить электрический поток в первичной обмотке из проволоки, которая была намотана на железный сердечник. Так была открыта электромагнитная индукция.

Сила индукции

Это открытие стали применять в промышленности, в трансформаторах, различных моторах и генераторах.

Однако по-настоящему это открытие стало популярным и необходимым лишь через 70 лет. Во времена подъема и развития металлургической промышленности требовались новые, современные методы плавки металлов в условиях металлургических производств. Кстати, первую плавильню, которая использовала вихревой индукционный нагреватель, запустили в 1927 году. Завод располагался в небольшом английском городке Шеффилде.

И в хвост и в гриву

В 80-х принцип индукции уже стали применять по полной программе. Инженеры сумели создать нагреватели, которые работали на основе того же принципа индукции, что и металлургическая печь для плавки металлов. Такими приборами обогревали цеха заводов. Чуть позже стали выпускать бытовые устройства. А некоторые умельцы не покупали их, а собирали индукционные нагреватели своими руками.

Принцип действия

Если разобрать котел индукционного типа, то там вы найдете сердечник, электрическую и тепловую изоляцию, затем корпус. Отличие этого нагревателя от тех, которые используются в промышленности - это тороидальная обмотка медными проводниками. Она расположена между двух сваренных между собой труб. Эти трубы изготавливаются из ферромагнитной стали. Стенка такой трубы - более 10 мм. В результате такой конструкции нагреватель имеет гораздо меньший вес, более высокий КПД, а также небольшие размеры. В качестве сердечника здесь работает труба с обмоткой. А другая служит непосредственно для нагревания теплоносителя.

Ток индукции, который генерируется магнитным полем высокой частоты с внешней обмотки на трубу, нагревает теплоноситель. Этот процесс вызывает вибрацию стенок. Благодаря чему на них не откладывается накипь.

Нагрев происходит за счет того, что в процессе работы нагревается сердечник. Его температура повышается из-за вихревых токов. Последние образуются за счет магнитного поля, которое, в свою очередь, генерируется токами высокого напряжения. Так работает индукционный нагреватель воды и многие современные котлы.

Сила индукции своими руками

Нагревательные приборы, которые в качестве энергии используют электричество, максимально удобны и комфортны в использовании. Они намного безопаснее, чем оборудование, работающее на газу. К тому же в этом случае нет ни копоти, ни сажи.

Один из недостатков такого нагревателя - высокий расход электричества. Чтобы как-то экономить, народные умельцы научились собирать индукционные нагреватели своими руками. В итоге получается отличный аппарат, которому для работы нужно гораздо меньше электрической энергии.

Процесс изготовления

Чтобы сделать такое устройство самостоятельно, не нужно обладать серьезными знаниями в электротехнике, и со сборкой конструкции справится любой человек.

Для этого нам понадобится кусок толстостенной пластиковой трубы. Она будет работать как корпус нашего агрегата. Далее нужна стальная проволока диаметром не больше 7 мм. Также, если необходимо подключать нагреватель к отоплению в доме или квартире, желательно приобрести переходники. Еще нужна сетка из металла, которая должна удерживать стальную проволоку внутри корпуса. Естественно, необходима медная проволока, чтобы создать катушку индуктивности. Также практически у каждого в гараже найдется высокочастотный инвертор. Ну уж в частном секторе такое оборудование можно отыскать без труда. Удивительно, но из подручных средств можно без особых затрат делать индукционные нагреватели своими руками.

Сначала необходимо провести подготовительные работы для проволоки. Ее нарезаем кусками длиной 5-6 см. Дно части трубы нужно закрыть сеткой, а внутрь насыпать куски порезанной проволоки. Сверху трубу надо также закрыть сеткой. Нужно сыпать столько проволоки, чтобы снизу доверху заполнить трубу.

Когда деталь будет готова, нужно установить ее в систему отопления. Затем можно подключать катушку к электричеству через инвертор. Считается, что индукционный нагреватель из инвертора - это очень простой и максимально бюджетный прибор.

Не стоит проводить испытания аппарата, если нет подачи воды или антифриза. Вы просто расплавите трубу. Прежде чем запускать эту систему, желательно сделать заземление для инвертора.

Современный нагреватель

Это второй вариант. Он предполагает применение продуктов современных электронных приборов. Такой индукционный нагреватель, схема которого представлена ниже, не нужно настраивать.

Данная схема подразумевает принцип последовательного резонанса и может развивать приличную мощность. Если использовать более мощные диоды и конденсаторы большей емкости, то можно повысить показатели агрегата до серьезного уровня.

Собираем вихревой индукционный нагреватель

Для того чтобы собрать данный аппарат, понадобится дроссель. Его можно найти, если вскрыть блок питания обычного компьютера. Далее нужно намотать провод из ферромагнитной стали, медную проволоку 1,5 мм. В зависимости от необходимых параметров может понадобиться от 10 до 30 витков. Затем нужно подобрать полевые транзисторы. Их выбирают исходя из максимального сопротивления открытого перехода. Что касается диодов, то их нужно брать под обратное напряжение не меньше чем 500 В, при том что ток будет где-то 3-4 А. Также понадобятся стабилитроны, рассчитанные на 15-18 В. А мощность их должна быть порядка 2-3 Вт. Резисторы - до 0,5 Вт.

Далее нужно собрать схему и изготовить катушку. Это основа, на которой базируется весь индукционный нагреватель ВИН. Катушка будет состоять из 6-7 витков медного провода 1,5 мм. Затем деталь нужно включить в схему и подключить к электричеству.

Устройство способно греть болты до желтого цвета. Схема предельно проста, однако в работе система выделяет много тепла, поэтому лучше установить радиаторы на транзисторы.

Более сложная конструкция

Для того чтобы собрать данный агрегат, нужно уметь работать со сваркой, а также пригодится трехфазный трансформатор. Конструкция представлена в виде двух труб, которые необходимо вварить друг в друга. Одновременно они будут исполнять роль сердечника и нагревателя. Обмотка наматывается на корпус. Так можно значительно повысить производительность и при этом добиться небольших габаритных размеров и малого веса.

Чтобы выполнить подвод и отвод теплоносителя, необходимо в корпус устройства вварить два патрубка.

Рекомендуется, чтобы максимально исключить возможные потери тепла, а также обезопасить себя от вероятных утечек тока, сделать для котла изоляцию. Она позволит исключить возникновение излишних шумов, особенно во время интенсивной работы.

Подобными системами желательно пользоваться в закрытых отопительных контурах, в которых есть принудительная циркуляция теплоносителя. Разрешается применять такие агрегаты для пластиковых трубопроводов. Котел нужно устанавливать таким образом, чтобы расстояние между ним и стенами, другими электрическими приборами было не меньше 30 см. От пола и потолка желательно тоже соблюдать дистанцию в 80 см. Также рекомендуют смонтировать за выходным патрубком систему безопасности. Для этого подойдет манометр, устройство сброса воздуха, а также подрывной клапан.

Вот так легко и без больших затрат можно собирать индукционные нагреватели своими руками. Это оборудование вполне может служить вам долгие годы и греть ваш дом.

Итак, мы выяснили, как делается своими руками индукционный нагреватель. Схема сборки не очень сложная, так что справиться можно за считаные часы.

Большой популярностью пользуются электрические нагреватели, которые одновременно полностью безопасны в эксплуатации, функциональны и эффективны. Изготовленный своими руками индукционный нагреватель может использоваться для подогрева воды или стать основой всей системы отопления в частном доме. Нужно лишь подобрать качественную схему изготовления, что и позволит сделать надежное и универсальное в использовании оборудование.

Подобный нагреватель – эффективное средство для подогрева

Описание и преимущества техники

Принцип работы индукционных нагревателей основывается на выделении тепла металлами при пропускании через них тока. При подаче напряжения на токопроводящий контур образуется магнитное поле и индукционный ток, который выделяет большое количество тепла. Сегодня на основе этой технологии изготавливаются различные электрические нагреватели, которые одновременно сочетают компактные размеры и отличаются великолепной мощностью. Благодаря простоте конструкции таких установок изготовить их самостоятельно не составит труда.

Одним из плюсов данного нагревателя является почти 100% КПД

К преимуществам индукционного нагрева можно отнести следующее:

1. Высокая мощность.
2. Возможность работы в различных средах.
3. Полная экологичность.
4. Возможность избирательного нагрева.
5. Полная автоматизация процесса.
6. КПД на уровне 99%.
7. Длительный срок службы.

В быту технологии индукционного нагрева реализованы в кухонных плитах и полностью автоматизированных котлах отопления. Такие установки пользуются популярностью на отечественном рынке, что объясняется их простотой обслуживания, надежностью конструкции, эффективностью и универсальностью использования.

Схема устройства индукционного нагревателя настолько проста, что собрать ее своими руками не составит труда. Потребуется лишь минимальный опыт чтения схем и возможность работы с паяльником или аналогичным оборудованием. Можно изготовить как простейшим варианты отопителей для нагрева воздуха в помещении, так и сделать полноценный котел для загородного дома.

В этом видео вы узнаете, как сделать простой индукционный нагреватель

Принцип действия оборудования

Технология индукционного нагрева отличается эффективностью и простотой схемы своего исполнения. На сегодняшний день распространение получили два типа индукции:

• Вихревые нагреватели.
• Аппараты с электронным управлением и токами в катушке.

При изготовлении самодельных обогревателей используются вихревые разновидности индукции, что объясняется простотой их реализации и великолепной эффективностью. Принцип работы такого оборудования основывается на передаче энергии теплоносителю от магнитного поля. Мощное излучение формируется в металлическом токопроводящем индукторе. Когда электроток проходит через металлическую катушку, он создает мощные вихревые потоки, с их последующим трансформацией в тепловую энергию.

Теплообменник такого котла может выполняться в виде обычной колонны , в которую снизу под давлением поступает вода, а по всей высоте осуществляется ее индукционный нагрев. Нагретый теплоноситель выходит из котла через верхний патрубок и направляется в замкнутый контур системы отопления. Постоянная циркуляция воды в котле предупреждает перегрев элементов, что обеспечивает максимально возможную безопасность использования такого оборудования.

Образование накипи предупреждается за счёт легкой вибрации теплоносителя при его прохождении через теплообменник, что исключает появление кальциевых отложений, а домовладельца избавляет от необходимости какой-либо очистки и другого сервиса индукционного оборудования.

Изготовление индукционных нагревателей

Индукционное отопление еще не столь популярно, как газовые и твердотопливные котлы. Подобное можно объяснить высокой стоимостью таких систем обогрева частных домов. Для бытового использования котёл, построенный на технологии индукции, обойдется в 30 000 рублей и выше. Поэтому неудивительно, что многие домовладельцы отказываются от покупки заводской техники и изготавливают ее самостоятельно. При наличии соответствующей схемы, недорогих комплектующих и умения читать техническую документацию можно буквально за несколько часов выполнить эффективный и полностью безопасный нагреватель на индукции для отопительного котла.

На основе трансформатора

Выполнить качественные нагревательные индукционные элементы можно на базе трансформатора с первичной и вторичной обмоткой. Необходимые для работы такого оборудования вихревые токи формируются в первичной обмотке и создают индукционное поле. Мощное электромагнитное поле воздействует на вторичную обмотку, которая является, по сути, индукционным нагревателем и испускает большое количество тепла, используемого для обогрева теплоносителя.

Конструкция самодельного индукционного нагревателя на базе трансформатора будет включать следующие элементы:

1. Сердечник трансформатора.
2. Обмотка.
3. Тепло и электроизоляция.

Сердечник выполняется в виде двух ферромагнитных трубок с различным диаметром. Они ввариваются друг в друга, после чего выполняется тороидальная обмотка из прочного медного провода. Делается не менее 85 витков с обязательным выдерживаем равного расстояния между ними. При пропускании электричества через сердечник и обмотку в замкнутом контуре создаются вихревые потоки, которые нагревают сердечник и вторичную обмотку. В последующем полученное тепло используется для нагрева теплоносителя.

Из высокочастотного сварочного аппарата

В схеме индуктора своими руками с использованием высокочастотного инвертора основными элементами является генератор переменного тока, нагревательные элементы и индукторы. Генератор будет необходим для преобразования стандартного напряжения с частотой в 50 Герц в высокочастотный электроток. После модулирования ток подается в катушку индуктора, имеющую цилиндрическую форму. Обмотка катушки выполняется из медной проволоки, что позволяет генерировать магнитное переменное поле, создающее нужные вихревые токи, за счёт появления которых происходит нагрев металлического корпуса водяной рубахи. Полученное тепло передаётся теплоносителю.

Выполнить качественный нагреватель на базе высокочастотного сварочного инвертора не составит труда. Необходимо лишь позаботиться о качественной и надежной теплоизоляции, что позволит обеспечить максимально высокие показатели КПД. В противном случае при отсутствии надежной теплоизоляции эффективность системы отопления существенно снижается, что приводит к значительному расходу электроэнергии на работу оборудования.

Есть как минимум 3 основных элемента, которые должны быть в рабочем состоянии в нагревателе

Этапы сборки нагревателя

Изготовить простейший индукционный нагреватель металла своими руками не составит особого труда. Для такой работы потребуются следующие инструменты:

1. Радиоэлементы.
2. Мини-дрель.
3. Текстолитовые платы.
4. Паяльник и припой.
5. Химические реагенты для пайки.
6. Термопаста.

Для изготовления катушки, которая используется для излучения переменного магнитного поля, потребуется подготовить отрезок медной трубки с длиной 800 миллиметров и диаметром 8 миллиметров.

Из используемых компонентов самыми дорогими являются мощные силовые транзисторы, которых необходимо установить по меньшей мере два. Для такой работы подойдут IRFP 150, IRFP260 или IRFP460.

Изготовить колебательный контур водонагревателя можно при помощи керамических конденсаторов напряжением в 1600 Вольт и ёмкостью 0,1 mF. Для образования в катушке переменного тока с высокой мощностью потребуется использовать не менее 7 таких конденсаторов на 12 В.

В процессе работы полевые транзисторы могут сильно нагреваться. Без использования качественных алюминиевых радиаторов они расплавятся буквально через несколько секунд после подачи напряжения на трансформатор. Теплоотводы и радиаторы ставят на транзисторы через термопасту, в противном случае эффективность охлаждения будет не слишком высока.

Диоды для индукционных вин нагревателей используют ультрабыстрого действия. Лучше всего для такой схемы подходят модели HER 307, UF 4700, MUR 460.

Также потребуется приобрести два резистора емкостью 10 кОм и мощностью приблизительно 0,25 Вт, один резистор мощностью 2 Ватт ёмкостью 440 Ом. Понадобится использовать два стабилитрона с напряжением в 15 Вольт. Оптимальная их мощность - не меньше 2 Ватт. К силовым проводам, которые подводят напряжение к катушке, устанавливают стандартный дроссель.

Электроснабжение нагревателя выполняется за счет блока питания с напряжением 12-40 Вольт и мощностью не более 500 Вт. Можно использовать автомобильные аккумуляторы или блок питания от старого компьютера.

Из медной трубы по имеющемуся шаблону выполняется спираль с диаметром около 4 сантиметров. Она должна иметь не менее 7 витков, которые не соприкасаются друг с другом. На конце второй трубки приваривают ферромагнитные крепежные кольца, которые потребуются для подключения транзисторов к радиатору.

Печатную плату изготавливают по схеме, которая позволяет реализовать преобразование стандартного тока в мощный и высокочастотный. При больших амплитудах напряжения изготовленный самостоятельно нагреватель будет стабильно работать, потребляя минимум электроэнергии и обеспечивая качественный нагрев. Конденсаторы устанавливаются на печатной плате параллельно, образуя с катушкой колебательный контур.

Выполняется пробный запуск, во время которого следят за отсутствием коротких замыканий у обмоток пружины. При наличии замыканий и соприкосновения витков катушки друг с другом транзисторы моментально выйдут из строя, а изготовленный своими руками индукторный нагреватель потребует дорогостоящего ремонта.

Внутри индукционной катушки можно установить через изоляцию корпус теплообменника, внутри которого будет циркулировать нагреваемая жидкость. Благодаря высокой эффективности технология индукционного нагрева даже при минимальном расходе электричества обеспечивает выделение большого количества тепловой энергии, что позволяет качественно обогревать помещение.

Теплообменник изготавливают из трубы с диаметром в 20 миллиметров, которая сделана из нержавеющей стали. На такую трубу нанизывают одну или несколько индукционных спиралей, при этом металлические элементы не должны соприкасаться с витками улитки, которая находится под напряжением. При показателях мощности в 2 кВт эффективности такого прибора будет достаточно для обеспечения проточного нагрева жидкости с ее последующим использованием в технических целях или для обогрева помещения.

Индукционные нагреватели - это перспективная технология, которая сегодня активно используется при изготовлении котлов автономного обогрева. Простота схемы реализации таких электроприборов позволяет выполнять их самостоятельно. Сделав такой индуктивный нагреватель своими руками, можно сэкономить на покупке дорогостоящей техники, при этом по своему функционалу самодельные приборы не будут уступать дорогостоящим заводским моделям отопителей.
